Pedir una pieza transformada de aluminio no consiste únicamente en enviar un plano y solicitar precio.
El plano es importante, por supuesto. También lo son las tolerancias, el material o la cantidad. Pero una pieza industrial no termina cuando sale de una máquina. Termina cuando cumple su función, encaja en el conjunto, llega protegida, se monta sin incidencias y responde como esperaba el cliente.
Por eso, antes de solicitar una oferta, conviene definir algo más que la geometría.
Hay que entender para qué servirá la pieza, qué procesos necesita, qué superficies son críticas, cómo se integrará después y qué nivel de resolución se espera del proveedor.
Cuanto más clara sea esa información desde el principio, más fácil será evitar interpretaciones, operaciones innecesarias, retrasos, retrabajos y no conformidades.
En esta guía repasamos los principales aspectos que deberían tener claros los departamentos de compras, producción y oficina técnica antes de pedir una pieza transformada de aluminio.
1. ¿Qué significa realmente pedir una pieza transformada de aluminio?
Una pieza transformada puede partir de un perfil extruido, una placa, una barra, una chapa o cualquier otro formato de aluminio. A partir de ahí, puede requerir uno o varios procesos:
• corte,
• mecanizado,
• taladrado,
• roscado,
• fresado,
• torneado,
• troquelado,
• plegado,
• curvado,
• soldadura,
• ensamblaje,
• lacado,
• anodizado,
• protección,
• identificación,
• embalaje específico.
En algunos casos, el cliente necesita una operación concreta. En otros, lo que necesita realmente es una pieza completamente resuelta, lista para entrar en su línea de montaje o incorporarse directamente al producto final.
Esa diferencia es fundamental.
No es lo mismo pedir una placa mecanizada que pedir una placa mecanizada, anodizada, protegida, identificada y preparada para ensamblaje.
Por eso, antes de hablar de precio, es necesario definir con precisión dónde empieza y dónde termina el trabajo del proveedor.
2. Definir la función de la pieza antes que el proceso
Uno de los errores más frecuentes consiste en empezar la conversación desde la operación:
“Necesitamos mecanizar esta pieza”.
Sin embargo, la primera pregunta debería ser otra:
“¿Qué función debe cumplir esta pieza?”
La función ayuda a tomar mejores decisiones productivas.
No exige lo mismo una pieza que:
• soporta una carga,
• actúa como unión,
• se integra en un mecanismo,
• sirve como carcasa,
• disipa calor,
• queda completamente visible,
• se utiliza como soporte estructural,
• debe garantizar estanqueidad,
• debe encajar con otros componentes,
• forma parte de un subconjunto móvil.
Conocer el uso final permite entender qué dimensiones son realmente críticas, qué superficies requieren más control y qué operaciones pueden simplificarse sin comprometer el resultado.
También ayuda a detectar riesgos que quizá no aparecen de forma evidente en el plano: deformaciones, vibraciones, interferencias, acumulación de tolerancias, accesos de herramienta o problemas posteriores de montaje.
Preguntas que conviene responder
• ¿Para qué sirve la pieza?
• ¿Dónde se instalará?
• ¿Qué esfuerzos soportará?
• ¿Con qué otros elementos se relaciona?
• ¿Qué ocurre si una dimensión se desvía?
• ¿Qué superficies son funcionales?
• ¿Qué superficies son únicamente estéticas?
• ¿La pieza se manipulará con frecuencia?
• ¿Trabajará en interior, exterior o ambientes agresivos?
La función proporciona el contexto que el plano, por sí solo, no siempre puede transmitir.
3. Determinar el nivel de resolución esperado
Antes de solicitar una oferta conviene dejar claro qué se espera recibir.
El proveedor puede entregar:
• una pieza cortada,
• una pieza mecanizada,
• una pieza soldada,
• una pieza acabada,
• un componente identificado,
• un subconjunto premontado,
• un producto preparado para montaje,
• una pieza embalada según la secuencia de producción.
Cuanto más avanzada sea la entrega, mayor será la responsabilidad asumida por el proveedor y menor el número de operaciones que deberá realizar después el cliente.
Esto puede aportar ventajas importantes:
• menos proveedores implicados,
• menor manipulación entre procesos,
• reducción del transporte interno y externo,
• menor riesgo de daños,
• mejor trazabilidad,
• menos tareas auxiliares,
• más velocidad en montaje.
El criterio no debería ser encargar el mayor número posible de operaciones a un único proveedor, sino analizar qué nivel de integración mejora realmente el proyecto.
4. Elegir el material y la aleación adecuados
Hablar de aluminio de forma genérica puede ser insuficiente.
Existen diferentes aleaciones y estados de suministro, y cada combinación ofrece propiedades distintas en términos de:
• resistencia mecánica,
• mecanizabilidad,
• soldabilidad,
• comportamiento frente a la corrosión,
• respuesta al anodizado,
• conductividad,
• estabilidad dimensional,
• aptitud para plegado o conformado.
En ocasiones, la aleación está definida por ingeniería. En otras, puede existir margen para valorar alternativas más fáciles de transformar, más disponibles o más adecuadas para el acabado final.
También conviene especificar:
• formato de partida,
• estado del material,
• certificado requerido,
• trazabilidad por lote,
• requisitos normativos,
• restricciones de origen, si las hubiera.
La selección correcta del material influye directamente en la calidad, el coste, el plazo y la estabilidad del proceso.
5. Revisar el diseño desde el punto de vista de fabricación
Una geometría puede ser perfectamente válida desde el punto de vista funcional y, al mismo tiempo, resultar innecesariamente compleja de fabricar.
Por eso es recomendable aplicar criterios de diseño para fabricación antes de cerrar definitivamente el plano.
Algunos aspectos que pueden incrementar la complejidad son:
• accesos de herramienta limitados,
• cavidades excesivamente profundas,
• paredes muy finas,
• radios internos demasiado pequeños,
• zonas de difícil sujeción,
• tolerancias muy exigentes sin necesidad funcional,
• múltiples reposicionados,
• geometrías que dificultan la medición,
• referencias poco claras,
• acumulación de cotas.
Revisar estos aspectos con el proveedor puede ayudar a:
• reducir operaciones,
• mejorar la estabilidad,
• disminuir el riesgo de deformación,
• simplificar utillajes,
• aumentar la repetibilidad,
• reducir tiempos y costes.
El objetivo no es modificar la función de la pieza, sino encontrar una forma más eficiente de fabricarla.
6. Definir las tolerancias que realmente importan
No todas las dimensiones necesitan el mismo nivel de precisión.
Aplicar tolerancias muy restrictivas de manera general aumenta la complejidad, el tiempo de inspección y el coste, sin que necesariamente mejore el funcionamiento final.
Conviene diferenciar entre:
• dimensiones críticas de montaje,
• cotas funcionales,
• superficies de referencia,
• ajustes,
• paralelismos y perpendicularidades,
• cotas informativas,
• dimensiones no críticas.
También es importante indicar claramente las referencias o datums desde las que se medirá la pieza.
Una referencia mal definida puede generar distintas interpretaciones entre diseño, producción y control de calidad.
Una buena especificación debería aclarar
• qué cotas condicionan el montaje,
• qué tolerancias afectan al funcionamiento,
• cuáles pueden regirse por tolerancias generales,
• qué método de control se espera,
• si existen útiles o galgas de validación,
• si debe presentarse informe dimensional.
La precisión debe responder a la función, no a una aplicación automática de valores restrictivos.
7. Identificar las zonas funcionales y las zonas estéticas
En piezas visibles, este punto es especialmente importante.
Una superficie puede ser:
• funcional,
• estética,
• funcional y estética,
• oculta,
• de apoyo,
• de unión,
• de amarre durante el proceso.
Si no se diferencia entre ellas, el proveedor puede no saber dónde son admisibles determinadas marcas de manipulación, mecanizado o sujeción.
Una forma habitual de resolverlo es clasificar las superficies:
• Zona A: estética principal.
• Zona B: estética secundaria.
• Zona C: funcional u oculta.
El plano o la ficha técnica deberían indicar:
• zonas que no admiten marcas,
• caras que quedarán visibles,
• puntos donde se puede sujetar la pieza,
• superficies de contacto,
• dirección visual o veta, si aplica,
• condiciones de inspección estética.
Expresiones como “sin marcas” o “acabado perfecto” son demasiado ambiguas si no van acompañadas de un criterio de aceptación.

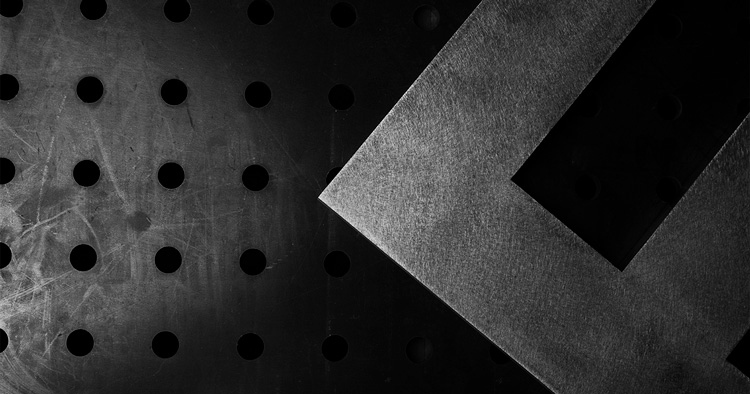

8. Especificar aristas, radios y rebabas
Las aristas tienen una influencia mayor de lo que parece.
Una arista viva puede:
• dificultar la manipulación,
• generar rebabas,
• provocar acumulaciones o faltas de recubrimiento,
• aumentar el riesgo de desconchado,
• destacar visualmente después del anodizado,
• afectar al montaje.
Por eso conviene definir:
• radios,
• chaflanes,
• aristas a romper,
• zonas que deben mantenerse vivas,
• tolerancia de rebaba,
• requisitos de desbarbado.
La indicación genérica “eliminar rebabas” puede ser válida para piezas sencillas, pero en productos estéticos o de alta precisión es preferible concretar el criterio.
9. Determinar qué procesos necesita realmente la pieza
Una pieza puede requerir una combinación de procesos, pero no siempre el recorrido inicialmente planteado es el más eficiente.
Por ejemplo, el orden entre corte, mecanizado, soldadura, tratamiento superficial y montaje puede afectar a:
• deformaciones,
• tolerancias finales,
• limpieza,
• accesibilidad,
• acabado,
• coste,
• repetibilidad.
Conviene definir qué resultado se necesita y dejar margen al proveedor para proponer la secuencia más adecuada.
Procesos habituales

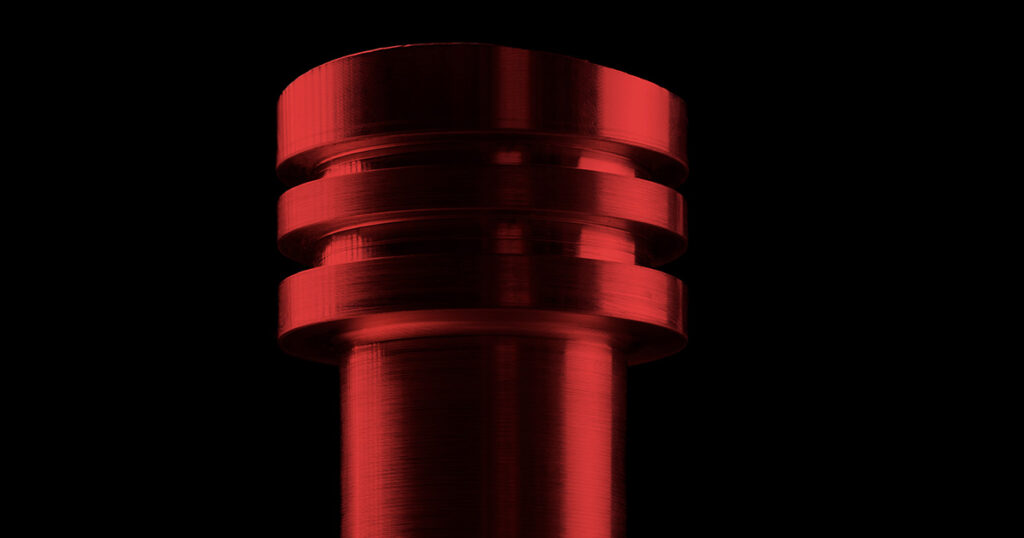

Mecanizado
Taladros, roscas, alojamientos, ranuras, fresados, planeados o contornos especiales.
Troquelado y conformado
Operaciones repetitivas sobre piezas o perfiles cuando la geometría y el volumen lo hacen recomendable.

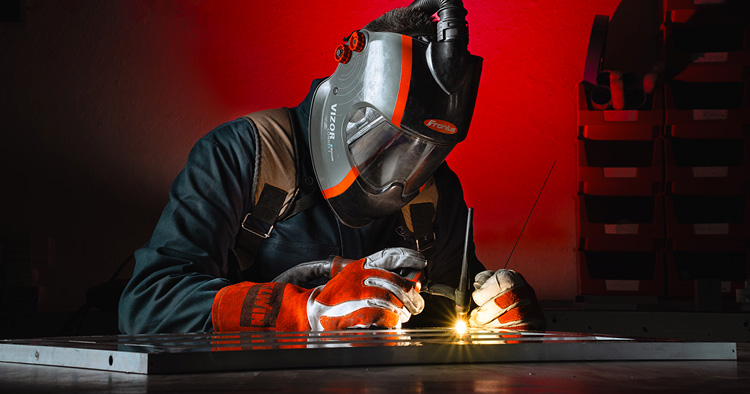

Soldadura
Uniones estructurales o funcionales que deben considerar deformación, penetración, acabado y posible mecanizado posterior.

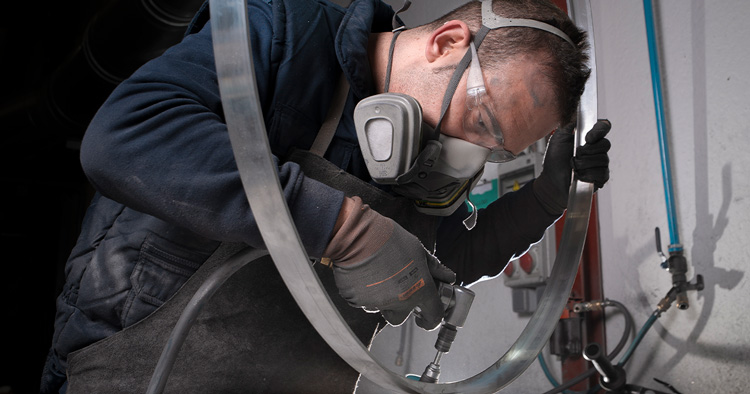

Curvado o plegado
Procesos donde deben controlarse radios, recuperación elástica, marcas y estabilidad geométrica.
Acabados
Lacado, anodizado u otros tratamientos que pueden modificar la superficie, el espesor o la estética.

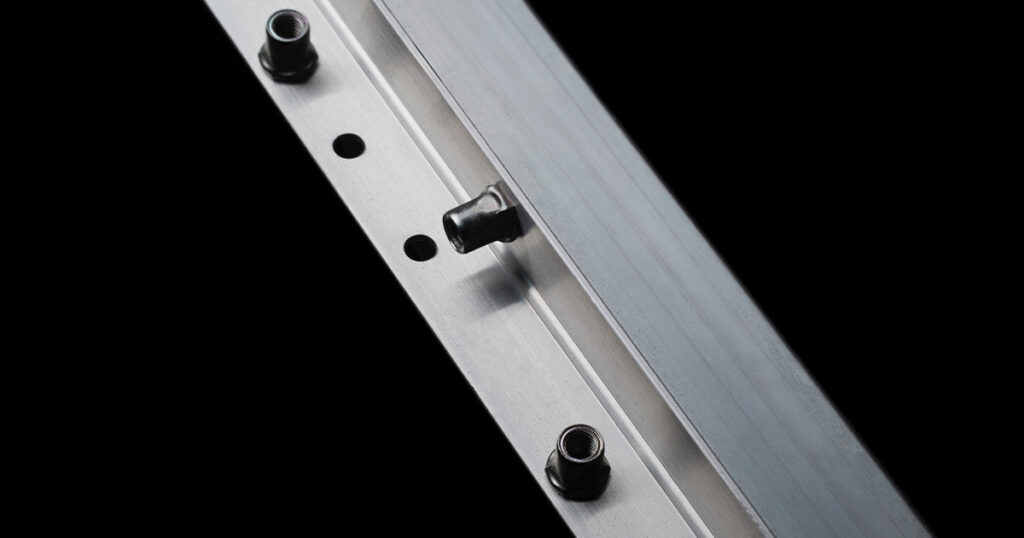

Ensamblaje
Colocación de insertos, tornillería, accesorios, juntas, elementos de unión o componentes suministrados por el cliente.
El valor está en combinar únicamente los procesos que aportan una mejora real al resultado.
10. Definir el acabado desde el principio
El acabado no debería decidirse al final del proyecto.
Lacado y anodizado tienen requisitos diferentes de preparación, geometría, contacto, colgado, drenaje y protección.
Antes de fabricar conviene especificar:
• tipo de acabado,
• color,
• brillo,
• textura,
• espesor,
• norma o certificación aplicable,
• zonas que deben quedar sin tratamiento,
• roscas o alojamientos que deben protegerse,
• caras estéticas,
• puntos de contacto permitidos,
• muestra patrón o límite de aceptación.
El acabado también puede afectar a las dimensiones.
En zonas de ajuste, roscas, alojamientos o superficies de contacto, debe contemplarse el espesor añadido o la modificación superficial.
Además, un acabado no oculta necesariamente los defectos previos. En muchos casos los hace más visibles.
11. Pensar en el montaje antes de fabricar
Una pieza puede cumplir perfectamente el plano y, aun así, generar problemas en montaje.
Esto ocurre cuando no se han considerado aspectos como:
• secuencia de ensamblaje,
• accesibilidad de herramientas,
• orientación,
• holguras,
• interferencias,
• identificación,
• posición de insertos,
• compatibilidad con piezas adyacentes.
Antes de pedir la pieza conviene analizar:
• ¿cómo se sujetará?
• ¿en qué orden se montará?
• ¿necesita insertos o fijaciones?
• ¿debe llegar premontada?
• ¿requiere identificación derecha/izquierda?
• ¿se puede montar de forma incorrecta?
• ¿conviene incorporar sistemas antierror?
Diseñar pensando en montaje reduce tiempos, errores y trabajos posteriores.
12. Establecer cómo debe entregarse la pieza
La calidad no termina en producción.
Una pieza correctamente fabricada puede dañarse durante:
• la manipulación,
• el almacenamiento,
• el embalaje,
• el transporte,
• la apertura,
• la distribución interna del cliente.
Por eso conviene definir:
• protección de superficies vistas,
• separación entre piezas,
• protección de cantos,
• uso de film,
• embalaje individual o por lotes,
• posición dentro del contenedor,
• cantidad por caja,
• identificación exterior,
• sistema de apertura,
• reutilización del embalaje,
• preparación según secuencia de montaje.
En determinados proyectos, el embalaje forma parte del producto.
Una entrega preparada para línea puede reducir significativamente el tiempo de manipulación y facilitar la trazabilidad.
13. Identificación y trazabilidad
Cuando existen varias referencias, acabados, versiones o lotes, la identificación debe formar parte de la especificación.
Puede realizarse mediante:
• etiquetas,
• códigos,
• marcado láser,
• referencias impresas,
• embalaje diferenciado,
• separación por lote,
• documentación asociada.
La trazabilidad permite relacionar cada entrega con:
• materia prima,
• orden de fabricación,
• lote,
• controles realizados,
• acabado,
• fecha de producción.
Esto resulta especialmente útil cuando se trabaja con series, piezas críticas o sectores regulados.
14. Definir el criterio de calidad y aceptación
Para evitar discrepancias, es recomendable acordar cómo se validará la pieza.
Esto puede incluir:
• inspección dimensional,
• inspección visual,
• muestra inicial,
• primera pieza,
• informe de control,
• certificados,
• ensayos,
• galgas,
• criterios de aceptación estética,
• plan de muestreo.
En piezas complejas o nuevas referencias, una muestra inicial permite validar:
• geometría,
• montaje,
• función,
• acabado,
• protección,
• embalaje.
Esta fase reduce el riesgo antes de producir la serie completa.
15. Comunicar el volumen y la previsión real
La cantidad influye en la estrategia productiva.
No se plantea igual:
• un prototipo,
• una serie corta,
• una producción recurrente,
• un lote de miles de unidades,
• una referencia con entregas programadas.
Conocer la previsión ayuda a decidir:
• tipo de utillaje,
• nivel de automatización,
• estrategia de mecanizado,
• cantidad de embalaje,
• stock de seguridad,
• organización de entregas,
• amortización de medios específicos.
También es importante indicar si se prevé una evolución del volumen.
Una solución válida para diez unidades puede no ser la más adecuada para diez mil.
16. Proporcionar documentación completa y coherente
La documentación técnica debería evitar contradicciones.
Cuando existen varios archivos, es importante establecer cuál tiene prioridad:
• plano 2D,
• modelo 3D,
• especificación,
• ficha de acabado,
• muestra física,
• documentación de montaje.
También conviene controlar:
• revisión vigente,
• fecha,
• unidades,
• escala,
• tolerancias generales,
• material,
• tratamiento,
• cantidad,
• referencias asociadas.
Un cambio de versión mal comunicado puede provocar errores incluso cuando el proceso de fabricación es correcto.
Checklist antes de pedir una pieza transformada de aluminio
Función y aplicación
• Se ha explicado para qué sirve la pieza.
• Se conoce dónde y cómo se integrará.
• Están identificadas las superficies funcionales.
• Se han definido las condiciones de uso.
Diseño y material
• La aleación y el estado del aluminio están especificados.
• El diseño se ha revisado desde el punto de vista de fabricación.
• Las referencias de medición están claras.
• Las tolerancias críticas responden a una necesidad funcional.
Procesos
• Se han definido las operaciones necesarias.
• Se ha acordado hasta qué nivel debe llegar la transformación.
• Se ha valorado la secuencia de procesos.
• Se han definido aristas, radios y desbarbado.
Acabado y estética
• Las zonas estéticas y funcionales están diferenciadas.
• Existe un criterio de aceptación visual.
• El acabado está completamente especificado.
• Se han definido zonas sin tratamiento o enmascaradas.
Montaje e integración
• Se ha revisado la secuencia de montaje.
• Están definidos los insertos y accesorios.
• Se ha decidido si la pieza debe llegar premontada.
• Se han considerado orientaciones e identificaciones.
Calidad y entrega
• Existe un criterio de inspección y aceptación.
• Se ha definido si se necesita muestra inicial.
• El embalaje protege las superficies críticas.
• Las piezas llegan organizadas para su uso o montaje.
• Se han establecido requisitos de trazabilidad.
Más que ejecutar procesos: entregar una pieza mejor resuelta
El verdadero valor de un proveedor especializado no consiste únicamente en disponer de distintos procesos de transformación.
Consiste en comprender qué necesita cada pieza y coordinar correctamente diseño, fabricación, acabado, control, protección y entrega.
En PROMEI trabajamos desde esa visión completa.
Analizamos cada proyecto para identificar el recorrido productivo más adecuado y ayudar a que la pieza llegue al cliente:
• más precisa,
• más cuidada,
• más completa,
• más estable en serie,
• y mejor preparada para integrarse en su proceso.
Porque una pieza de aluminio no está terminada cuando deja de fabricarse.
Está terminada cuando cumple su función sin generar trabajo adicional al cliente.
¿Tienes un proyecto de piezas transformadas de aluminio?
Comparte con nosotros la función, los requisitos y el nivel de entrega que necesitas. Estudiaremos la combinación de procesos más adecuada para convertir tu diseño en una pieza preparada para funcionar, montar e integrar.
PROMEI. La boutique industrial del aluminio.
